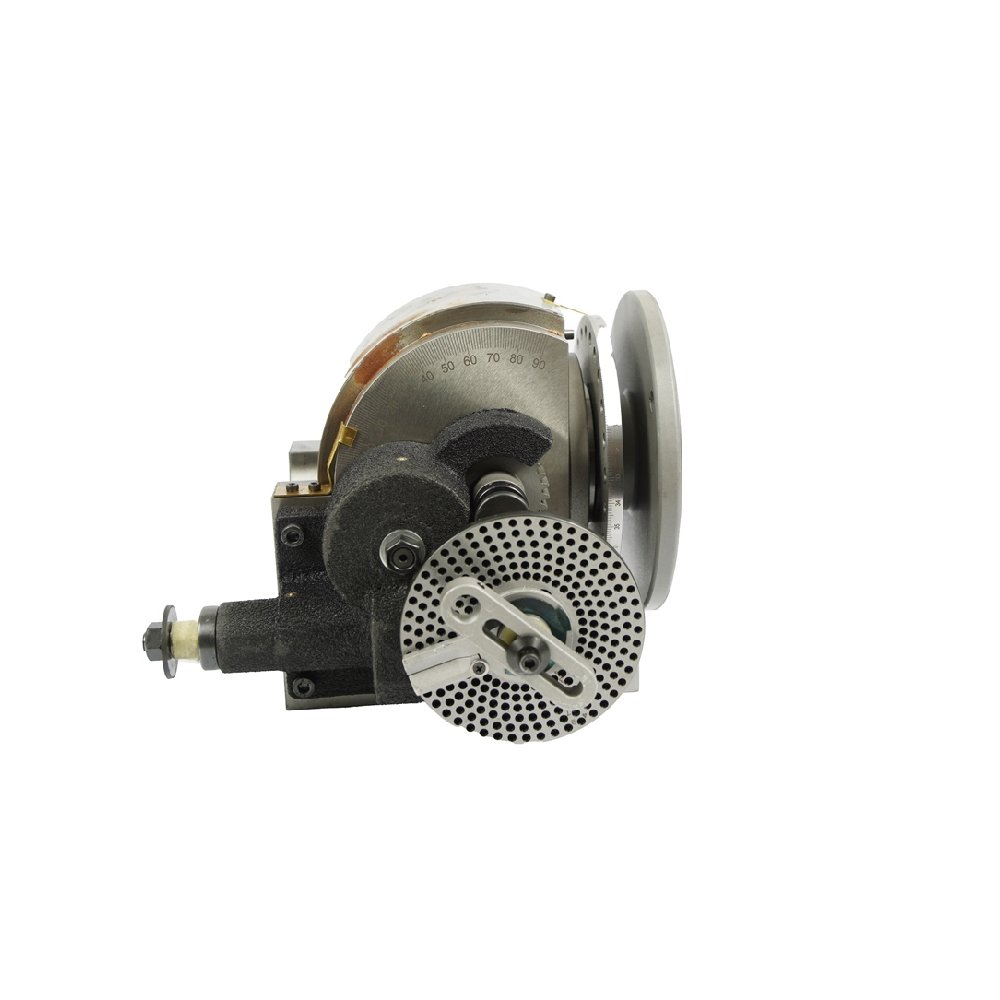

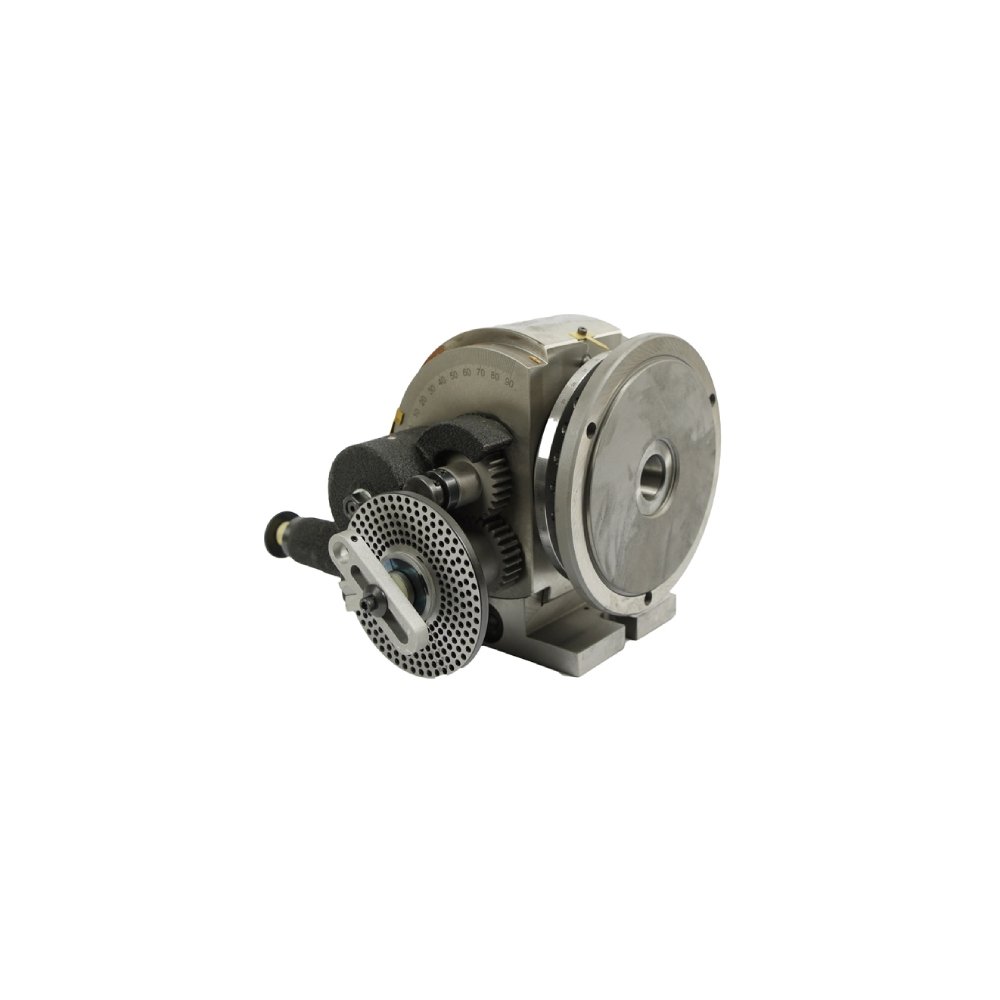

CABEZAL DIVISOR SEMI-UNIVERSAL BS-2 (VOLTEO 200MM) CON TREN DE ENGRANAJES
DESCRIPCIÓN GENERAL:
El Cabezal Divisor Semi-Universal BS-2 es un accesorio robusto y de altísima precisión, indispensable para fresadoras convencionales y centros de mecanizado industriales. Está diseñado con una estructura sobredimensionada para garantizar la máxima rigidez en la división de ángulos, el tallado de engranajes rectos y la fabricación de piezas complejas.
A diferencia de los modelos básicos, el modelo BS-2 incorpora un sistema de transmisión por engranajes intercambiables que permite sincronizar la rotación del cabezal con el avance de la mesa de la fresadora, abriendo un abanico de posibilidades de mecanizado avanzado.
ESPECIFICACIONES TÉCNICAS:
| Modelo | BS-2 (Semi-Universal) |
| Capacidad de Volteo (Swing) | 200 mm (Diámetro máximo de la pieza sobre la mesa) |
| Relación de División | 40:1 (Una vuelta del husillo requiere 40 vueltas de la manivela) |
| Cabezal Inclinable | Ajustable de -10° a 90° (Escala graduada visible lateralmente) |
| Nariz del Husillo | Roscada exteriormente (Incluye brida para montaje de platos universales o independientes) |
| Capacidad Especial | División diferencial y mecanizado de espirales |

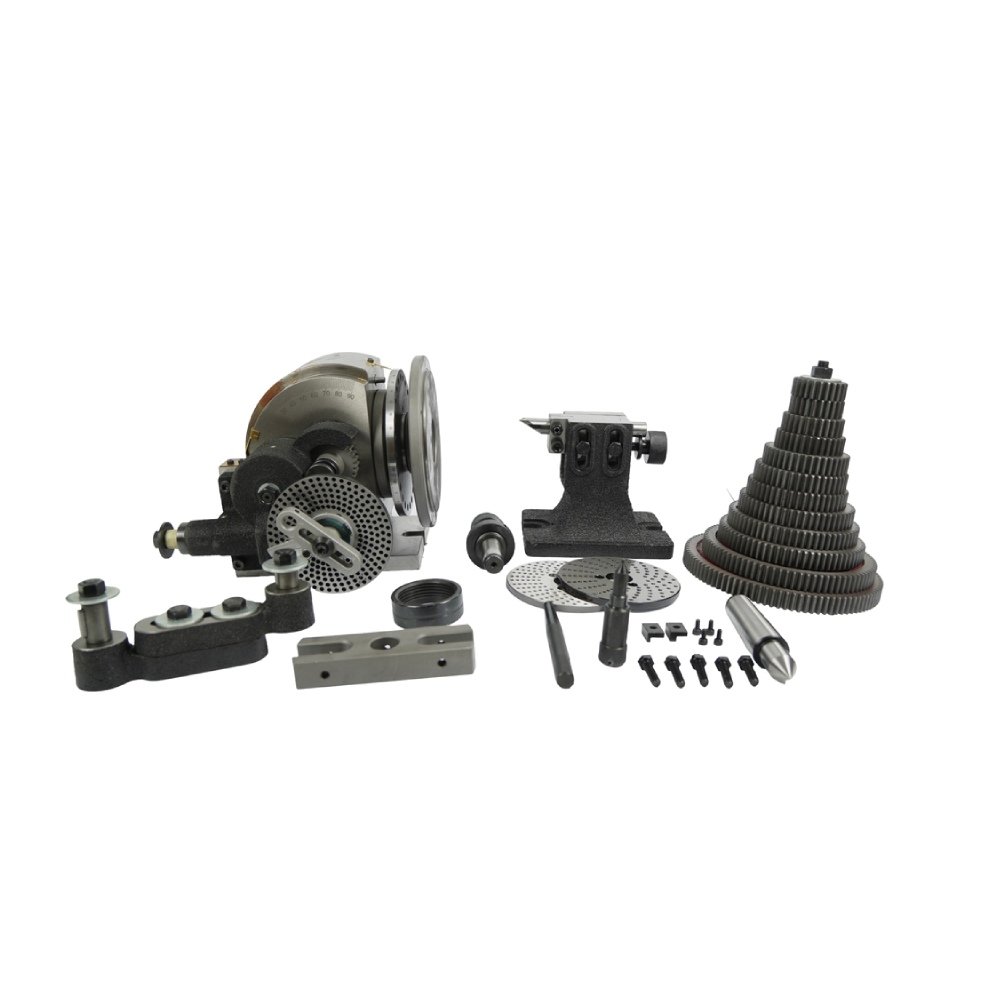

📦 EL KIT COMPLETO INCLUYE (Ver imágenes):
- 1x Cabezal Divisor Principal BS-2.
- 1x Contrapunta (Tailstock) robusta de altura ajustable.
- 1x Tren de engranajes completo (Set de engranajes intercambiables apilados).
- 1x Lirio / Soporte tipo escuadra (Quadrant) para el montaje del tren de engranajes.
- 2x Placas/Discos divisores adicionales (para cubrir todas las combinaciones numéricas).
- 1x Punto central.
- 1x Brida / Respaldo roscado frontal (Backplate).
- 1x Mecanismo de perro de arrastre y pernería de montaje.
*Nota: Este modelo profesional se suministra con brida de montaje. El plato de garras no está incluido, permitiendo al usuario instalar el plato del diámetro y tipo (3 o 4 garras) que mejor se adapte a su producción.
⚙️ FRESADO EN ESPIRAL Y HELICOIDAL:
Gracias a su completo tren de engranajes incluido y su soporte tipo escuadra, el modelo BS-2 permite acoplarse al tornillo patrón de la mesa de la fresadora. Esto hace posible realizar fresados en espiral (como brocas, fresas o engranajes helicoidales) y divisiones diferenciales, ampliando enormemente la capacidad productiva de su maquinaria.
