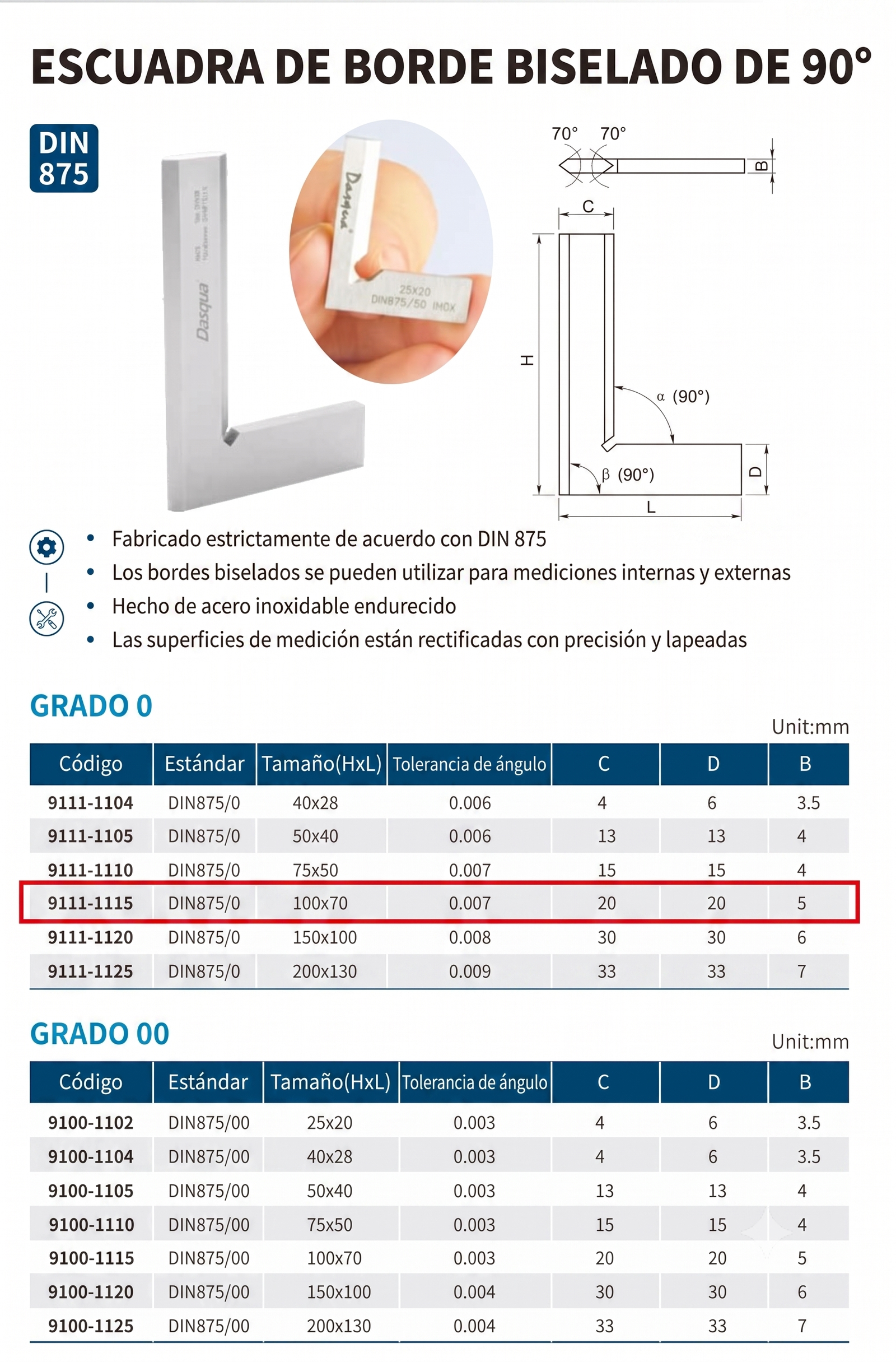

ESCUADRA DE BORDE BISELADO 90° (DIN875/0) 100X70MM – DASQUA
DESCRIPCIÓN GENERAL:
La Escuadra de Borde Biselado a 90° DASQUA (SKU: 9111-1115) es un instrumento de metrología de altísima precisión, diseñado específicamente para la inspección visual estricta en maestranzas y laboratorios de calidad. A diferencia de las escuadras convencionales de borde plano, sus cantos terminan en un “filo de cuchilla” biselado, lo que permite un contacto lineal perfecto contra la pieza. Fabricada bajo la exigente norma DIN 875 Grado 0, es la herramienta definitiva para verificar perpendicularidad en matrices, calibres y piezas de rectificado crítico.
ESPECIFICACIONES TÉCNICAS:
| Marca y SKU | DASQUA / 9111-1115 |
| Tipo de Escuadra | Ángulo de 90° con Borde Biselado (Filo de cuchilla / Beveled edge) |
| Dimensiones (Alto x Base) | 100 mm x 70 mm |
| Tolerancia de Ángulo | 0.007 mm (Precisión extrema) |
| Norma de Precisión | DIN 875/0 (Grado 0 – Máxima exigencia industrial) |
| Material de Fabricación | Acero inoxidable endurecido (Templado) |
✅ CARACTERÍSTICAS DE FABRICACIÓN:
- Cantos Biselados (70°): Ambos filos, interiores y exteriores, están biselados simétricamente. Esto reduce el área de contacto a una línea finísima, aumentando drásticamente la sensibilidad de la medición.
- Superficies Lapeadas: Las caras de medición están finamente rectificadas y lapeadas, garantizando la increíble tolerancia de 0.007 mm dictada por el estándar DIN 875/0.
- Construcción Duradera: El acero inoxidable endurecido previene la corrosión y ofrece una resistencia superior frente al desgaste, manteniendo su exactitud geométrica inalterable con el paso del tiempo.
⚙️ MÉTODO DE INSPECCIÓN POR RENDIJA DE LUZ:
El diseño de borde biselado está pensado específicamente para la inspección a contraluz. Al apoyar la escuadra contra la pieza frente a una fuente luminosa, cualquier desviación de la perpendicularidad será inmediatamente visible como un hilo de luz, permitiendo al inspector detectar errores micrométricos que una escuadra de borde plano podría ocultar.
